Stap 1

Vacuümvormen in een Notendop!

Vacuümvormen in een notendop. Zie hier de 5 Stappen voor een eenvoudige weergave van vacuumvormen.

Syntecshop is een leverancier van diverse materialen en vorm systemen. Vacuümvormen hoort daarbij. Syntecshop.com levert een ruim assortiment aan materialen (kunststof / thermoplast platen voor thermovormen of vacuumvormen) en vacuümvorm systemen. Met de Formech machines hebben wij een diversiteit aan simpele oplossingen tot oplossingen voor grote producties, vol geautomatiseerd of verpakkingen.

Vacuümvormen is voor de meeste mensen onbekend terrein terwijl het niet zo moeilijk is. Binnen 5 hoofdstappen is uw gewenste mal, model of verpakking al gevormd en dat in een mum van tijd.De hieronder beschreven stappen geeft een inzicht in het vacuümvorm proces en wellicht brengt het op een idee voor uw toepassingsgebied.

Maar wat is vacuümvormen nu eigenlijk precies?

Laten we eerst beginnen bij het begin. Vacuümvormen wordt gedaan zoals de naam het al zegt. De gewenste mal wordt gevormd door middel van vacuüm trekken. Je plaatst namelijk de gewenste vorm / model in de machine. De platen die gebruikt worden om te vormen dienen te zijn gemaakt van een thermoplast ( kunststof materiaal dat bij verhitting zacht word zoals HIPS, ABS, PET, PETG etc). Deze kunststof plaat wordt geplaatst boven het model in de machine en in dit geval onder de verwarmingselementen.

Door het verhitten van de thermoplastische plaat, zal het kunststof materiaal zacht worden. Als dan op het juiste moment, wanneer het materiaal zacht genoeg is, het model in de plaat wordt geduwd en er vacuüm wordt getrokken zal de plaat helemaal over het model gevormd worden. De plaat zal de gewenste vorm aannemen en je hebt een mal getrokken door middel van vacuüm. Wanneer de kunststof plaat afgekoeld is zal de vorm aangehouden blijven.

Stap 1: Plaats het object.

Zoals hierboven te zien is wordt er een vacuümvormmachine gebruikt voor alle bewerkingen. We beginnen bij het begin zoals elke stap. Je plaatst eerst het object ofwel het model waarvan je de vorm wilt trekken op zijn plek. Je kan hierbij 2 verschillende mallen krijgen, namelijk Positieve en Negatieve mallen (Klik hier, als je een artikel artikel wilt bekijken van positieve of negatieve mal). Nu je het model hebt geplaatst laat je de tafel van de machine laten zakken in de machine en gaan we door naar stap 2. Zorg wel voor dat het model van het juiste materiaal is gemaakt en goed is ontworpen.

Stap 2: Kunststofplaat plaatsen



Als je iets wilt Vacuüm trekken heb je een thermoplastische kunststoffen plaat nodig. Deze kunt u in verschillende maten en vormen bij ons verkrijgen. Klik hier om het assortiment te bekijken of laat het juiste materiaal bij ons op maat maken. Nu het object dat je getrokken wilt hebben omlaag is verplaatst, leggen we hierover een kunststoffen plaat. Deze plaat leg je op de witte lijnen (isolatie lijnen) die afgemeten voor u ligt. Zorg ervoor dat de plaat altijd voldoende afsluit om de vacuüm te kunnen trekken. Hierna legt u het raamwerk eroverheen en zet u deze vast door middel van de klemmen. U bent nu klaar voor Stap 3. Het materiaal ligt nu strak en vast op de machine.

Stap 3: Voorverwarmen.

Nu alles op zijn plek ligt gaan we de kunststoffenplaat verwarmen totdat het zacht genoeg is. Hierdoor wordt de kunststoffenplaat vloeibaar en kunnen we deze trekken op de gewenste temperatuur. Het verwarmen kan handmatig ingesteld worden of door een geheugenprogramma waar je allerlei materialen en verschillende diktes op het juiste model kan afstemmen en op kan slaan. Als het materiaal voldoende warm is gaan wij starten met het vacuümvormen van deze plaat. Dit doen we in de volgende stap. Op naar Stap 4!

Stap 4: Objectvormen

Nu de plaat is verwarmd duwen we de oven terug naar zijn parkeer stand en duwen we de tafel met het model omhoog. Doordat de plaat zacht is vormt het moedermodel makkelijk de plaat in de juiste vorm. Zoals op de foto hierboven te zien gebeurt dat erg globaal. In de volgende stap gebeurt eigenlijk het belangrijkste. Op naar stap 5, het vacuüm trekken van de mal.

Stap 5: Vacuüm trekken van de mal of het model

Vacuüm trekken is de laatste stap van het gehele proces voordat de lossing plaats kan vinden. Deze stap is het meest essentiële nadat de plaat goed verwarmd is. Nadat u stap 4 heeft voltooid drukken we op de knop om vacuüm te trekken. Hiermee wordt de vacuümpomp gestart en trekt de machine de gehele plaat strak over het model. Zoals u merkt neemt de plaat mooi vorm aan het object wat u geplaatst heeft mits deze goed is ontworpen. Laat vervolgens de plaat afkoelen en gebruik eventueel een release lossingsknop voor een makkelijkere lossing. Nadat de klemmen los zijn gemaakt kan de plaat worden afgenomen en eventueel worden bewerkt.

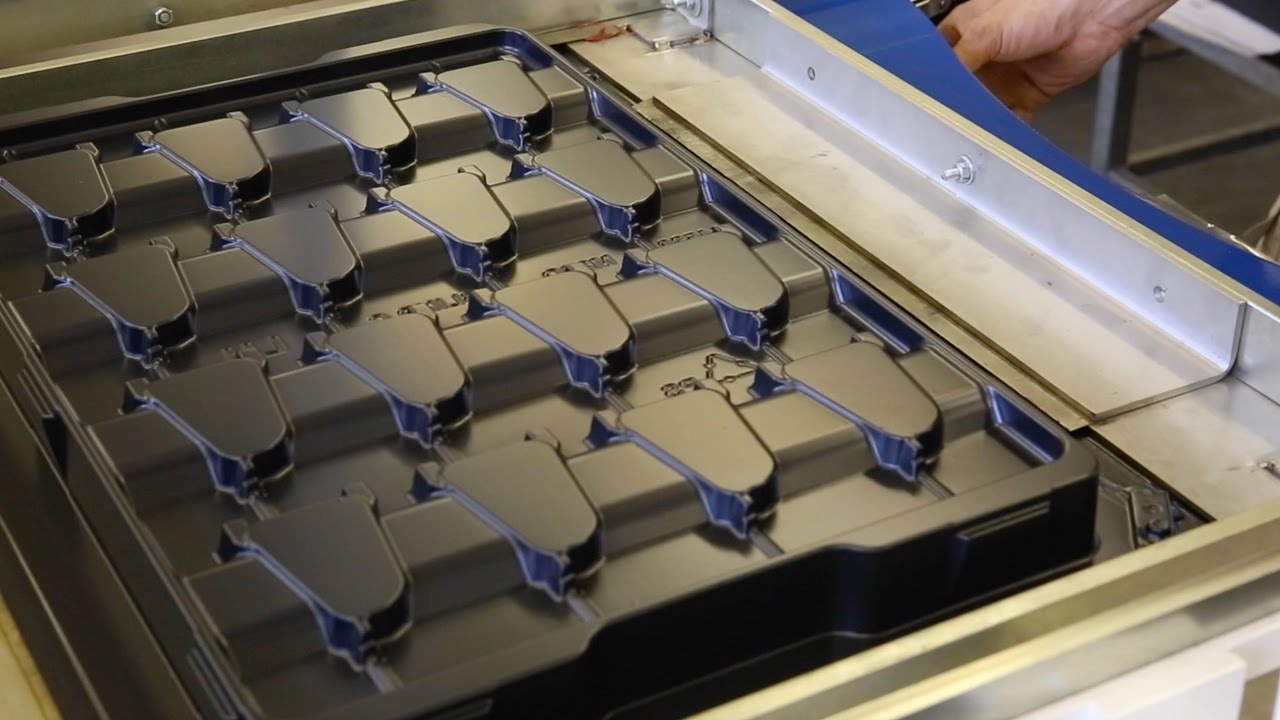

Video: “What is Vacuum Forming?”

Met onderstaande video krijgt u eenvoudig te zien hoe de bovenste stappen werken.

Informeer bij onze klanten service naar de mogelijkheden van vacuümvormen binnen uw organisatie.

Heeft u nog vragen of opmerkingen, of wilt u informatie ontvangen over de systemen neem dan contact op met ons klantenservice. informeer ook naar eventuele lease mogelijkheden op onze kleine en grote systemen.
