Formech TF1050 vacuümvormmachine

Formech TF1050 reel-fed vacuümvormmachine

De Formech TF1050 is de grootste volautomatische vacuümvormmachine uit de TF-serie, speciaal ontwikkeld voor industriële productie en verpakkingsdoeleinden. Deze krachtige machine combineert een royaal vormgebied van 1000 x 1000 mm met de flexibiliteit om zowel plaatmateriaal tot 1050 x 1050 mm als reelmateriaal tot 1050 mm breed te kunnen verwerken. Hiermee is de TF1050 de ideale oplossing voor bedrijven die maximale capaciteit willen binnen een efficiënt en ruimtebesparend ontwerp.

Hoogwaardige standaarduitrusting

De Formech TF1050 vacuümvormmachine is standaard uitgerust met tal van geavanceerde functies. Denk hierbij aan:

• Pneumatische plug-assist voor verbeterde materiaalverdeling bij complexe vormen
• Pneumatische kleminrichting, tafel- en heateraandrijving voor nauwkeurige, automatische bewegingen
• Keramische verwarmingselementen, ideaal voor langdurige productie met constante temperatuur
• Verwarmings- en koelpyrometers voor nauwkeurige temperatuurregeling
• Geïntergreerd koelsysteem en vacuümtank
• Veiligheidslichtgordijn voor bescherming van de operator
• Digitale flowregeling
• FA Remote Connectivity voor externe toegang tot instellingen en programmabeheer

Wat is er inbegrepen bij de Formech TF1050?

Bij levering van de Formech TF1050 vacuümvormmachine ontvang je:

• Tafel mesh
• 3/4″ BSP regulator
• Aansluitkabel (ca. 5 meter) met open draadeinden voor netvoeding
• Pneumatische plug-assitst
• Verwarmingspyrometer
• Koelpyrometer
• 12 maanden fabrieksgarantie

Belangrijkste voordelen

• Grote vormcapaciteit voor industriële toepassingen
• Ondersteuning van zowel plaat- als rolmateriaal
• Snelle en reproduceerbare cycli dankzij slimme temperatuur- en luchtregeling
• Volledige automatisering met nauwkeurige besturing via touchscreen
• Robuust en veilig ontwerp, geschikt voor continu gebruik

Alles features van de Formech TF1050:

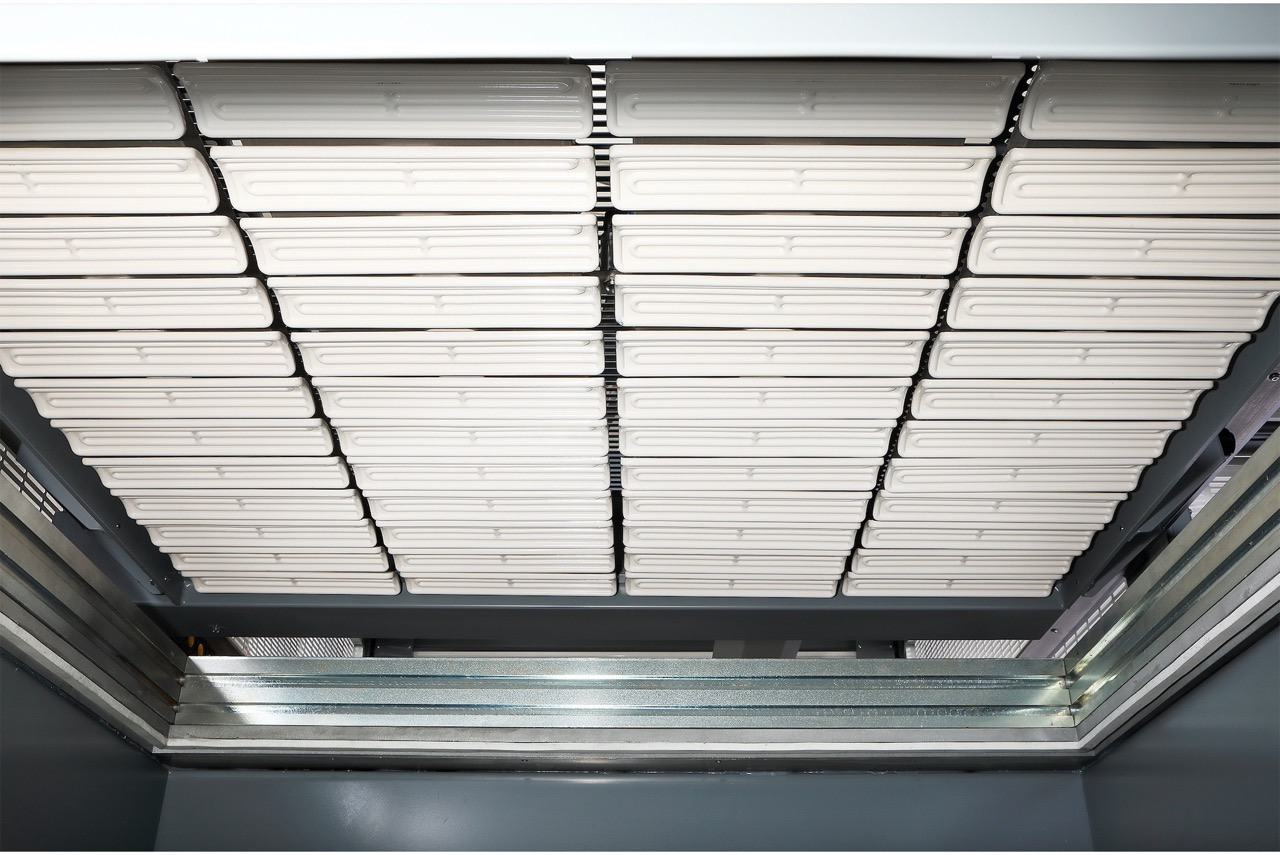

Keramische verwarmingselementen
Keramische verwarmingselementen zijn bij uitstek geschikt voor grootschalige productie, waarbij de verwarming langdurig actief is en een constante temperatuur gehandhaafd moet worden.

Vacuüm- en drukmeters
Visuele indicatie van de constante vacuüm- en drukniveaus die worden toegepast (druk in Hg / bar)

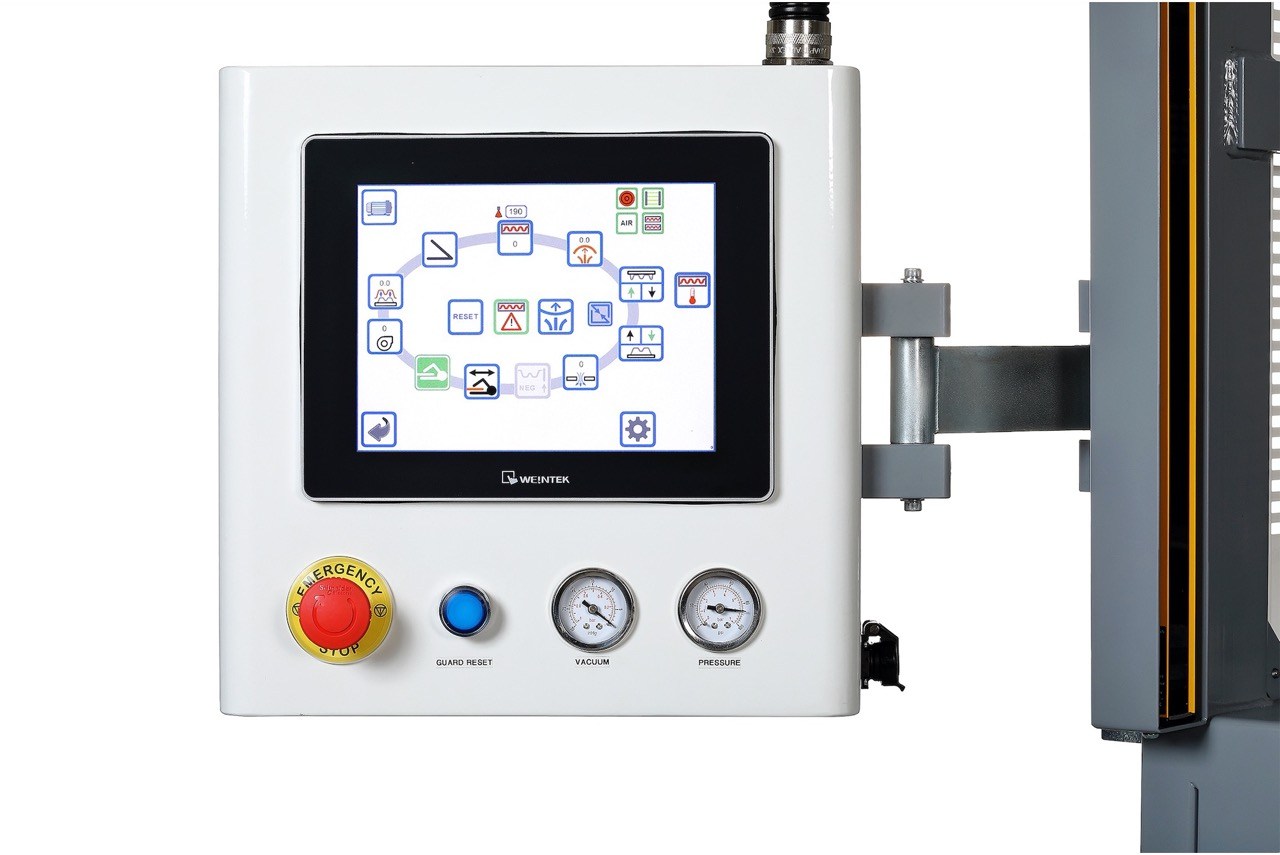

FCV (Formech Cycle View) met 40 programmageheugens
De status van de machinecyclus is in één oogopslag duidelijk zichtbaar en alle parameters kunnen in realtime worden aangepast zonder de lopende cyclus te onderbreken.

Reelmateriaalhouder
Constructie om rolmateriaal op zijn plaats te houden.

Auto-level
Voorkomt doorhangen van het materiaal tijdens de verwarmingscyclus en houdt een gelijkmatige afstand tussen verwarming en plaatmateriaal aan, terwijl het de gebruiker een hoorbare indicatie geeft wanneer het materiaal klaar is om te vormen.

Vacuüm reciever tank

Verwarmingspyrometer
Sensor die nauwkeurige temperatuurterugkoppeling van het plaatmateriaal biedt en automatisch de lossing initeert zodra de doeltemperatuur is bereikt.

Tafelhoogteverstelling
Het verstellen van de tafelhoogte verkort de verplaatsingsafstand van de gereedschapstafel bij het gebruik van ondiepe gereedschappen, wat de cyclustijd vermindert.

Pneumatisch aangedreven kleminrichting (scharnierend)
Pneumatisch aangedreven klemsysteem dat krachtige en moeiteloze bediening mogelijk maakt.

Plus-assist met snelheidsregelaar
Pneumatisch aangedreven plug-assist die het verwarmde materiaal in de gereedschapsholtes duwt om de materiaaldikte op de bodem van de holtes te vergroten.

Verlichte inspectievensters
Verlichte kijkvensters voor visuele controle tijdens het vormproces.

Digitaal geregelde stroomregeklep – pre-stretch & auto-level
Nauwkeurige digitale regeling van de luchtstroom voor pre-stretch en auto-level funcites via de HMI-interface.

Met olie gevulde roterende schottenpomp 40 m³/h
Betrouwbare vacuümpomp met hoge opbrengst voor consistente prestaties bij industriële toepassingen.

Digitaal geregelde stroomregelklep – vacuüm
Regelt de vacuümstroom via de software met behulp van de HMI-interface. De digitaal geregelde klep maakt nauwkeurige en reproduceerbare instellingen mogelijk en slaat deze automatisch op binnen het programma, in tegenstelling tot handmatige bedieningsknoppen.

Vacuüm en lossing
Nadat het gevormde onderdeel is afgekoeld, wordt lucht tussen de mal en het plaatmateriaal geblazen om het losmaken te vergemakkelijken.

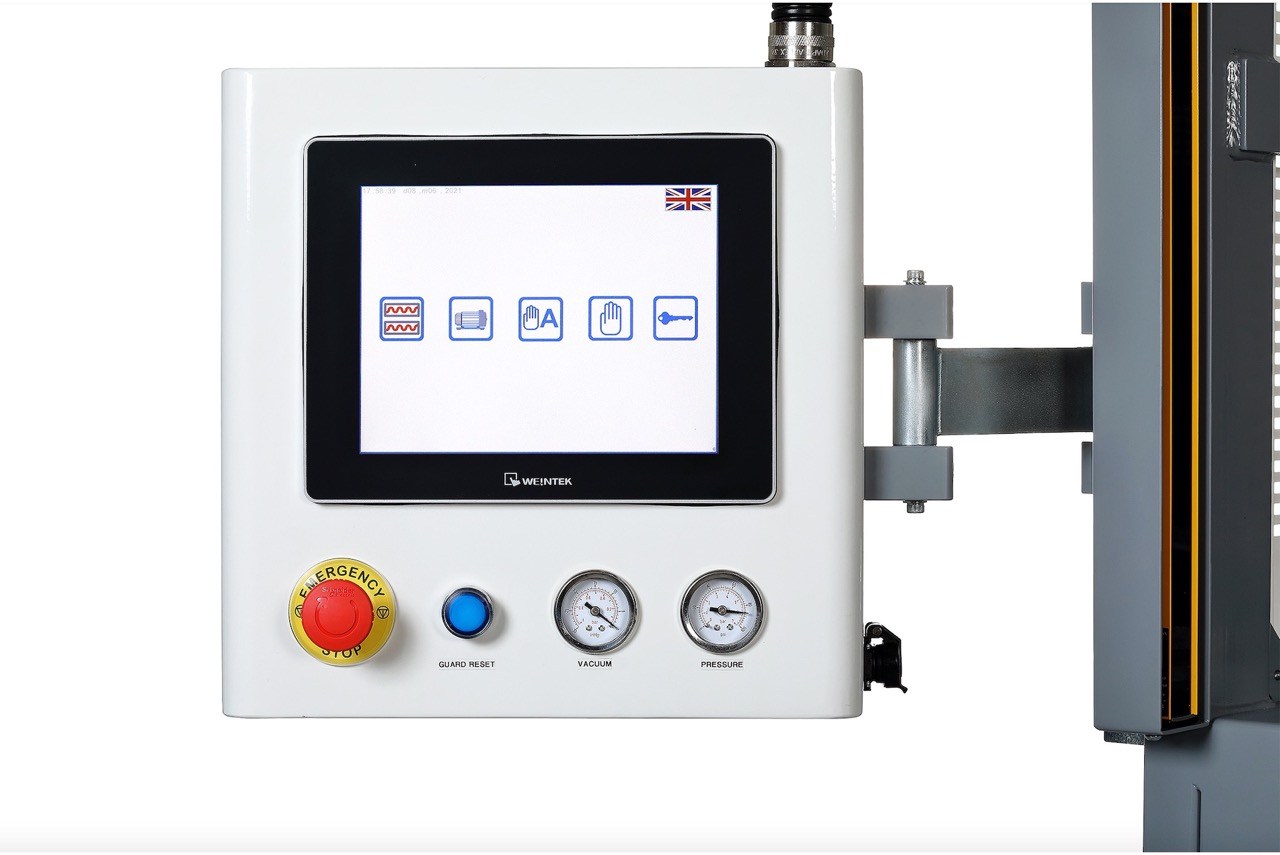

PLC-besturing met 10″ hoge-resolutie touchscreen

20 onafhankelijk regelbare verwarmingszones
Zorgen voor een snelle warmterespons en bieden een groter bereik aan controle om complexe vormen en materialen nauwkeurig te vormen

Pre-stretch
Pre-stretch maakt het mogelijk om lucht in het verwarmde plaatmateriaal te pompen, waardoor een luchtbel ontstaat die voorkomt dat het materiaal dunner wordt bij gebruik van diepe gereedschappen.

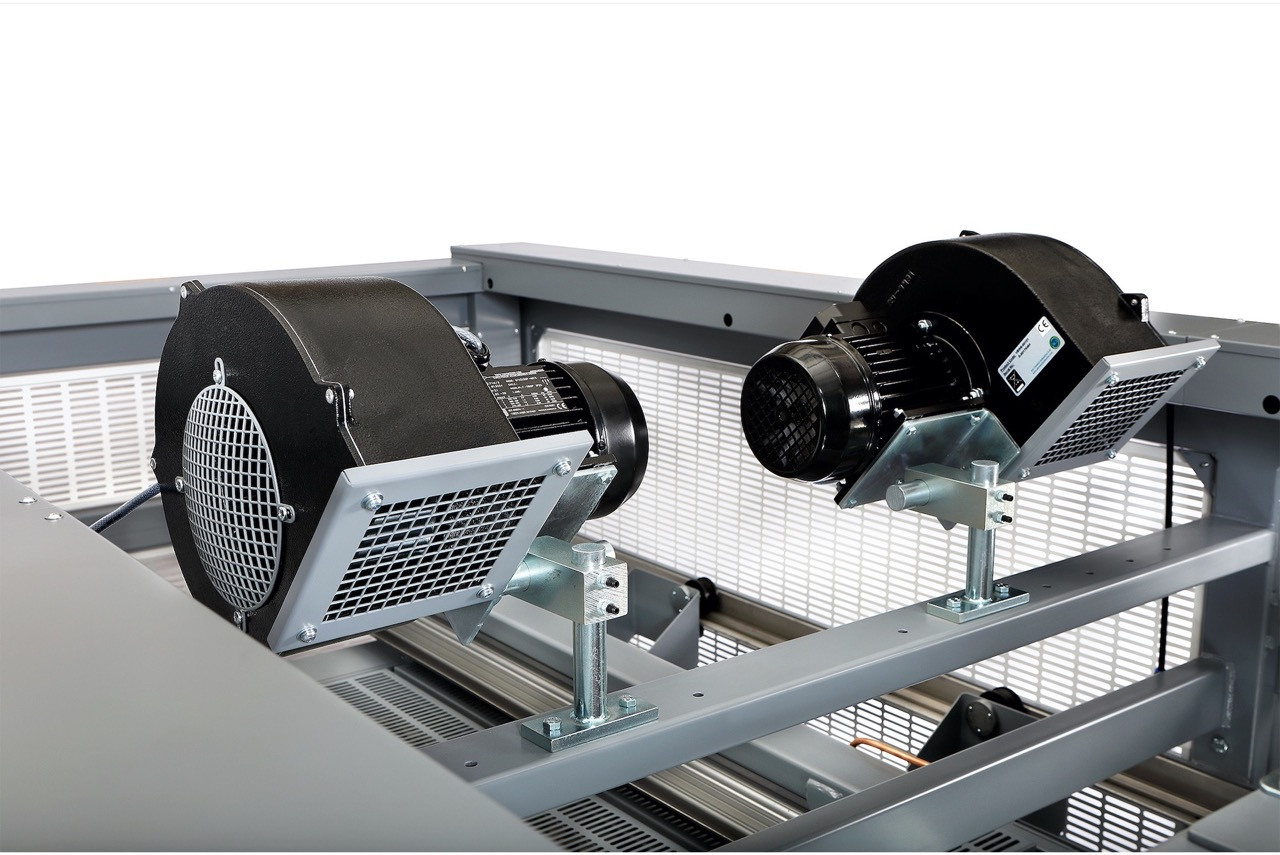

Dubbele koelfans
Versnellen de afkoeling van het gevormde materiaal en verkorten zo de cyclustijd.

Pneumatische tafel met snelheidsregelaar
Brengt de gereedschapstafel snel en nauwkeurig omhoog voor moeiteloze bediening, zelfs bij zware gerdeedschappen.

Pneumatische aandrijving voor de verwarming
Zwaar uitgevoerde, pneumatisch aangedreven beweging van de verwarming voor snelle en precieze positionering; het ingebouwde remsysteem voorkomt schade aan de verwarmingselementen

Multi-user pin toegangscontrole

Veiligheidslichtgordijn

Beveiligingsuitschakeling verwarming/tafel vergrendeling

Digitaal geregelde stroomregelklep – pneumatische tafel

Digitaal geregelde stroomregelklep – lossing

Koelpyrometer
Sensor die nauwkeurige temperatuurterugkoppeling van het plaatmateriaal biedt en automatisch de lossing initieert zodra de doeltemperatuur is bereikt.

12 maanden garantie
12 maanden garantie is standaard inbegrepen bij alle Formech-machines.

Opties voor de Formech TF1050

Negatieve malpoort voor Formech TF1050

Sproeinevel voor Formech TF1050
Sproeinevel wordt gecombineerd met het koelventilatorsysteem (indien aanwezig) om de koeltijd te verkorten.

Servo plug-assist voor Formech TF1050
In plaats van pneumatiek biedt de servo plug-assist variabele positionering en demping van de plugbeweging voor nauwkeurige controle

Reserveonderdelenset voor Formech TF1050
Een set verbruiksartikelen, doorgaans inclusief afdicthingen, elementen, filters, zekeringen etc.

Servotafel voor Formech TF1050
Deze functie biedt dezelfde nauwkeurigheid en controle als de servo-elektrische plug-assist, waarbij de op- en neergaande beweging consistent tot op de millimeter kan worden geregeld.

Formech RP1200 Walsenpers

Verkleiningsramen voor Formech TF1050 (op maat)
Verkleint het vormgebied op kleinere platen materiaal te gebruik en materiaalverspilling te minimaliseren. Neem contact met ons op voor een offerte

Koelplaat voor Formech TF1050
Een watergekoelde plaat die direct de temperatuur van aluminium gereedschappen koelt en reguleert voor consistentie en snellere cyclustijden. Let op: deze optie vereist een externe koeler

FA Remote Connectivity (FRC)
Maakt het mogelijk voor de operator om op afstand toegang te krijgen tot het besturingssysteem van de machine en programma’s te downloaden.

Koelpyrometer voor Formech TF1050
Sensor die nauwkeurige temperatuurterugkoppeling van het plaat materiaal biedt en automatisch de lossing initieert zodra de doeltemperatuur is bereikt.

Twin heater optie voor Formech TF1050
10 extra zondes (onderverwarming)

Formech RP700 Walsenpers

Technische Specificaties
